| Lugar de origem: | Sichuan, China |
|---|---|
| Marca: | TOP |
| Certificação: | CE ISO9001 |
| Número do modelo: | Linha de laminação |
| Quantidade de ordem mínima: | 1pc |
| Preço: | $10,000.00/sets >=1 sets |
| Detalhes da embalagem: | Normalmente embalados por caixa de madeira e por transporte marítimo |
| Habilidade da fonte: | 50 grupos/grupos por Ano |
| Condição: | Novos | Tipo: | máquina quente da imprensa |
|---|---|---|---|
| Voltagem: | 220V/380V | Dimensão ((L*W*H): | Concessão |
| Garantia: | Um ano | Peso: | 20-30 Toneladas |
| Serviço pós-venda prestado: | Engenheiros disponíveis para serviços de máquinas no exterior | Potência: | 37 kW-100 kW |
| Aplicação: | Laminagem de melamina de ciclo curto | Porto: | Xangai. |

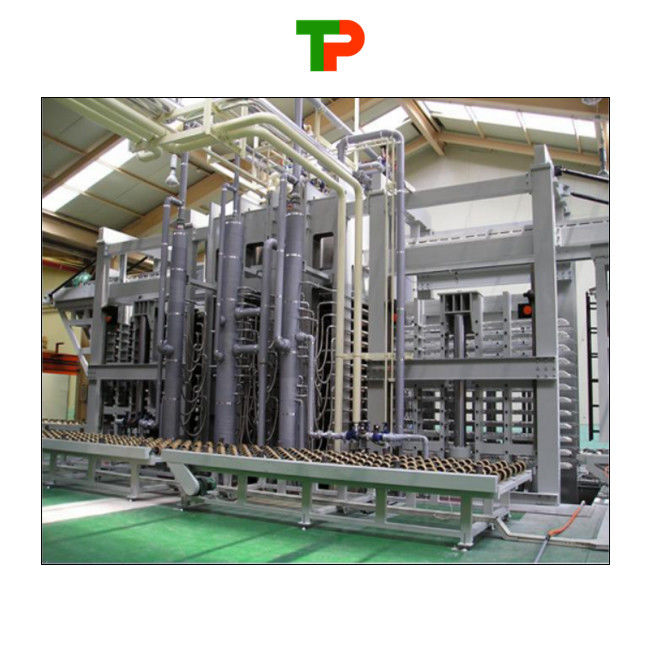

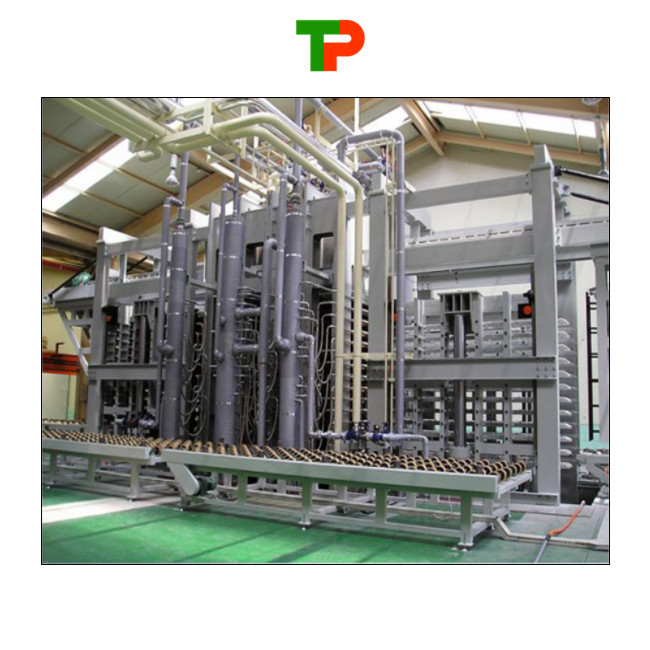

Linha de laminação a quente de ciclo curto para placas de mobiliário
Utilização:
A linha de prensagem de ciclo curto é amplamente utilizada nas indústrias de processamento de madeira, decoração de materiais de construção, etc., aplicando-se ao processamento de laminação de placas de partículas,Papel impregnado de MDF e melamina e processamento por laminação de papel resistente ao desgaste de óxido de alumínio para pavimentos laminados de alta resistência.
Os tamanhos padrão são:4'× 8', 4'× 9', 4'× 10', 4'× 16', 5'× 10', 6'× 8', 7'× 9', 6'× 12'etc. Tamanhos especiais também podem ser feitos de acordo com as necessidades dos clientes.
Pressão nominal:700-3200 toneladas, pressão pode ser personalizada.
Capacidade de produção:60 a 150 peças/hora
Características do produto:

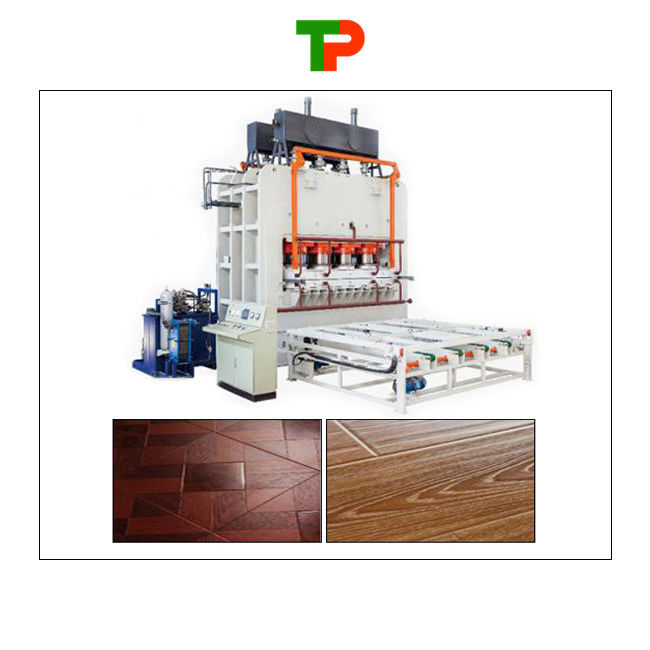

1A imprensa a quente adota uma estrutura de quadro e um cilindro hidráulico.A máquina também está equipada com freqüência variável de tempo transportador de entrada e saída de alimentação quadro de rolos ou dispositivo automático de saída de alimentação.A máquina é controlada por PLC e a sua vantagem é a facilidade de operação, a instalação e manutenção convenientes, a pequena ocupação do terreno, o baixo custo e o alto rendimento (1200 peças/dia).Nós poderíamos fornecer outros acessórios como todos os tipos de colchão e placa de molde, caldeira de óleo térmico, etc.
2.A configuração é flexível e variável.Existem vários tipos de prensas a quente com diferentes configurações para alternativas: tipo simples, tipo padrão,linha de produção de tipo semi-automático e de tipo totalmente automático.
3Equipamento de uma linha de produção semiautomática: utiliza máquinas para controlar a placa de alimentação, prensagem a quente e placa de alimentação, enquanto utiliza mão-de-obra para formar papel, trituração de bordas, placa de empilhamento.É o equipamento económico.
4- Equipamento de linha de produção totalmente automática: todo o processo de produção é controlado automaticamente, desde a alimentação de placas, a formação de papel, a prensagem, o corte de bordas, a alimentação de placas, o arrefecimento até ao empilhamento.
A utilização de sistemas de automação de alta velocidade é um dos principais desafios da indústria automotiva.
Dados técnicos da linha de produção da série 4 ′TOP:
Dados técnicos | TOP9000-25 | TOP11000-25 | TOP12000-25 | TOP11000-26 | TOP12000-28 | TOP15000-28 | TOP15000-32 |
Tamanho do produto final(mm) | (3-40) × 1300 × 2500 | (3-40) × 1300 × 2500 | (3-40) × 1300 × 2500 | (3-40) × 1300 × 2600 | (3-30) × 1300 × 2800 | (3-30) × 1300 × 2800 | (3-40) × 1300 × 3150 |
Potência(KW) | ~38.5 | ~38.5 | ~38.5 | ~38.5 | ~38.5 | ~45.5 | ~65 |
consumo de calor(kcal/h) | 25×104 | 25×104 | 25×104 | 25×104 | 30×104 | 30×104 | 30×104 |
Comprimido Ar Consumo(m3/min) | ~0.6 | ~0.6 | ~0.6 | ~0.6 | ~0.6 | ~0.6 | ~0.8 |
Pressão total(CN) | 8000 | 11000 | 12000 | 11000 | 12000 | 15000 | 15000 |
Específico Pressão da peça(kg/cm2) | 26.5 | 34 | 40 | 32.5 | 33 | 41.5 | 41.5 |
Tamanho da chapa quente(mm) | 1400×2600 | 1400×2600 | 1400×2600 | 1400×2750 | 1400×2960 | 1400×2960 | 1460×3300 |
Filtro de óleo de correio(Diâmetro × cursoNão.mm) | φ260 × 300 × 6 | φ300 × 300 × 6 | φ320 × 300 × 6 | φ300 × 300 × 6 | φ320 × 300 × 6 | φ360 × 300 × 6 | φ280 × 300 × 6 |
cilindro elevador(Diâmetro × cursoNão.mm) | φ90 × 300 × 2 | φ90 × 300 × 2 | φ90 × 300 × 2 | φ90 × 300 × 2 | φ90 × 300 × 2 | φ100 × 300 × 2 | φ100 × 300 × 2 |
Tamanho global(mm) | 19500×4800 | 19500×4800 | 19500×4800 | 21500×4800 | 21500×4800 | 21500×4800 | 28000×5300 |
Peso total(Quilos) | ~36000 | ~45000 | ~50000 | ~45000 | ~52000 | ~55000 | ~60000 |
